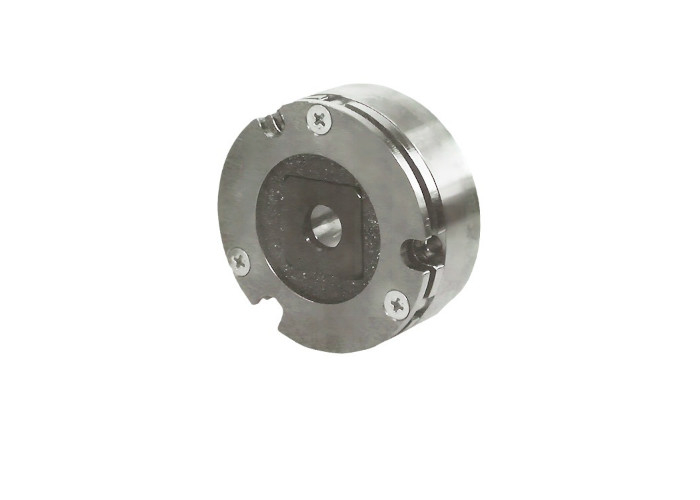

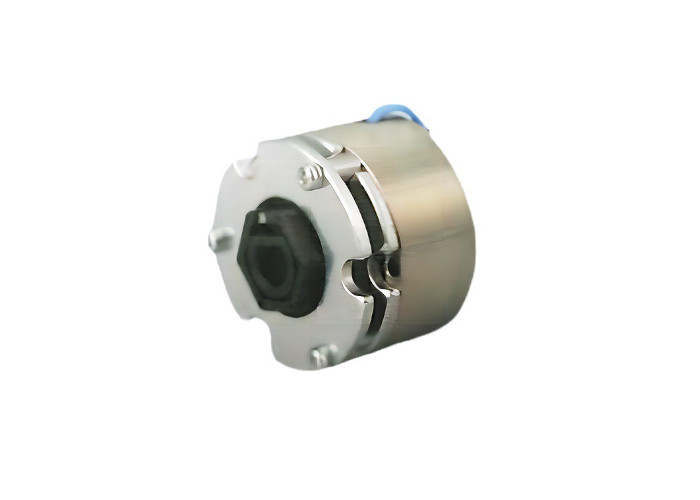

Rango de par 0.38-3.8N・m Serie de discos de moldeo MCNB mejorada para frenos de acción pequeños sin excitación
-
Resaltar
Serie mejorada de discos moldeados MCNB
,3.8N·m Serie de discos moldeados
-
Gama del esfuerzo de torsión0.38 ~ 3.8N·m
-
Parámetros eléctricosDC 24V
-
Número permitido de rotaciones6000r/Min
-
Momento de inerciabaja inercia
-
Lugar de origenJapón
-
Número de modeloSerie MCNB Molddisc
-
Cantidad de orden mínimaNegociar
-
PrecioNegotiate
-
Detalles de empaquetadoembalaje personalizado
Rango de par 0.38-3.8N・m Serie de discos de moldeo MCNB mejorada para frenos de acción pequeños sin excitación
Las imágenes, modelos, parámetros y otra información relevante que se muestran en el producto son únicamente de referencia.componentes de precisión, automatización de oficinas y automatización de fábricas, o si necesita productos personalizados en este campo.Le responderemos tan pronto como sea posible.Siempre nos adherimos al propósito de esforzarnos por lo mejor para brindarle el servicio de más alta calidad. Esperamos establecer una relación de cooperación amigable y estable con usted.
Descripción del producto:
El freno de acción pequeño no excitado de la serie MCNB Molddisc es un producto de alto rendimiento con amplias perspectivas de aplicación en servomotores y robots debido a su alto par, durabilidad, bajo par de inercia,Gracias a los parámetros eléctricos precisos y al diseño mecánico optimizado, este freno puede proporcionar un control de frenado estable y confiable,satisfacer los altos requisitos de rendimiento de frenado en el ámbito de la automatización industrial.
Parámetro técnico:
Cuadro de dimensiones
| Modelo | Cuota de mercado | 3 | 15 | 40 | |
| torque de fricción estático | 〔N・m〕 | 0.38 | 1.52 | 3.8 | |
| inercia | J × 10-4〔kg·m]2〕 | 0.02 | 0.018 | 0.075 | |
| Diámetro del agujero | dh7 | 8 | 10 | 12 | |
| dirección de la circunferencia | A. No | 35 | 52 | 68 | |
| B ± 0.2 | 29 | 46 | 60 | ||
| - ¿Qué quieres decir?1 | 35 | 52 | 68 | ||
| - ¿ Por qué? | 9 | 12 | 18 | ||
| F: el precio | 3.4 | 3.4 | 4.5 | ||
| G. | 7 | 8 | 8 | ||
| H. | 12 | 19 | 25 | ||
| dirección axial | - ¿ Qué? | 28.2 | 24.5 | 27.5 | |
| M. | 27.7 | 24 | 27 | ||
| No | 20.7 | 16 | 17.6 | ||
| P ± 0.2 | 23.9 | 19.8 | 21.4 | ||
| - ¿ Qué? | 3.5 | 4 | 4 | ||
| R | 6 | 6.5 | 7 | ||
| S[Livreza media inicial] | 0.06 ~ 0.13 | 0.07 ~ 0.15 | 0.08 ~ 0.15 | ||
| masa [kg] | 0.15 | 0.3 | 0.6 | ||
Tabla de rendimiento
|
Modelo |
Especificación del par (N · m) | Envueltura (20 °C) | Tiempo de atracción del imán (ms) | Tiempo de liberación de la armadura (ms) | Número permitido de rotaciones ((r/min) | |||
| Válvulas de corriente continua (V) | Corriente de corriente continua (A) | Resistencia (Ω) | Capacidad de potencia (W) | |||||
| 3 | 0.38 | 24 | 0.25 | 94.4 | 6.1 | 40 | 10 | 6000 |
| 15 | 1.52 | 24 | 0.30 | 78.9 | 7.3 | 50 | 20 | 6000 |
| 40 | 3.8 | 24 | 0.35 | 67.8 | 8.5 | 70 | 20 | 6000 |
Escenarios aplicables:
Apto para motores:Ampliamente aplicable a servomotores de dimensiones comprendidas entre Φ 40 y Φ 80, satisfaciendo la demanda de control de frenado preciso en el campo de la automatización industrial.
Aplicaciones de los robots:también aplicable al campo de la robótica, proporcionando soluciones de frenado estables y fiables.
Función del producto:
Función de frenado:Mediante principios electromagnéticos, se logra un control de frenado rápido y fiable para garantizar la seguridad y estabilidad del funcionamiento del equipo.
Bajo ruido y baja vibración:El diseño optimizado reduce el ruido y las vibraciones durante el funcionamiento, mejorando la experiencia general del usuario.
Personalización:Podemos proporcionar servicios personalizados basados en las necesidades del cliente, incluidas formas especiales (como agregar bandejas de alambre) y rendimiento, para satisfacer requisitos específicos en diferentes escenarios.
Alta eficiencia:El material de fricción con un elevado coeficiente de fricción garantiza la alta eficiencia del freno y prolonga la vida útil del producto.
