La serie SNB-N es un freno electromagnético de acción no excitada diseñado para funciones de frenado y retención.este freno utiliza una estructura cerrada por resortePuede generar rápidamente torque y realizar frenadas rápidas, siendo particularmente adecuado para los requisitos de frenado de seguridad.Su diseño delgado y compacto es altamente compatible con la naturaleza compacta de los servomotores y diversas máquinas y dispositivosEl freno de la serie SNB-N utiliza materiales resistentes al desgaste para garantizar su durabilidad y está equipado con una función de liberación manual.que ejercen impactos significativos durante la instalación de equipos o cortes de energía.

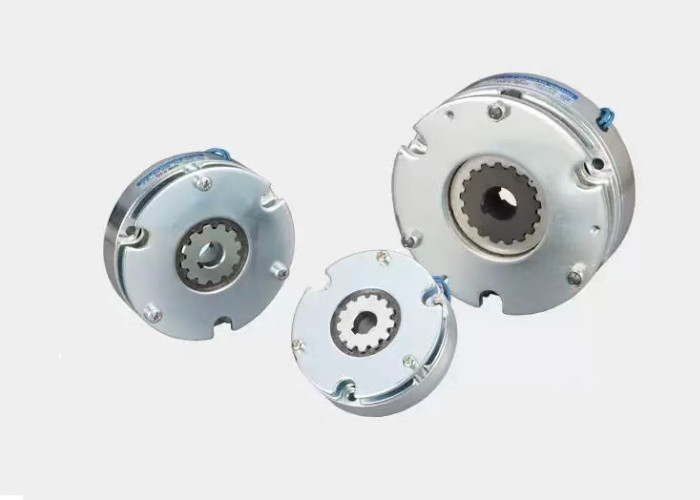

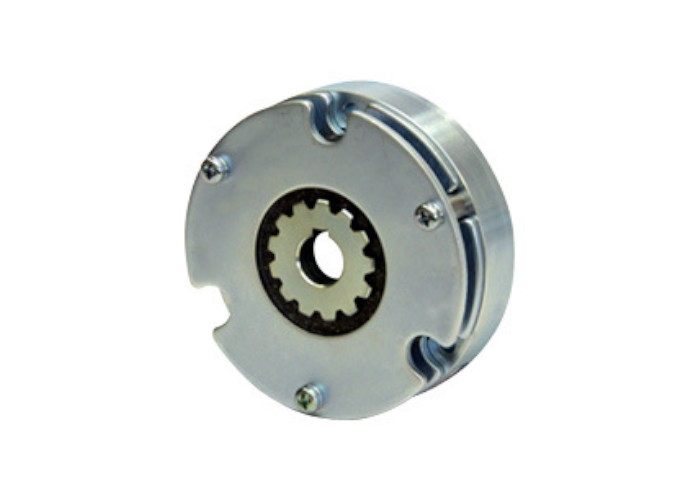

SNB-N freno de funcionamiento no excitado [para frenado]
Tipo 0.1, tipo 0.2, tipo 0.4, tipo 0.8
Torque: de 1 a 8N · m
Modelo | En el caso de los bancos centrales nacionales | 0.1G | 0.1K | 0.2G | 0.2K | 0.4G | 0.4K | 0.8G | 0.8K | |
Especificación de voltaje CC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
Torque de fricción estático | 〔N・m〕 | 1 | 2 | 4 | 8 | |||||
Inercia | J × 10-4〔kg·m]2〕 | 0.16 | 0.28 | 0.43 | 1.22 | |||||
Diámetro del taladro | dH2O y H2O | 12 | 12 | 14 | 19 | |||||
Enlaces de llave | bE9¿Qué es esto?+0 en el segundo.15 | 4 por 13.5 | 4 por 13.5 | 5×16 | 5×21 | |||||
Dirección de la circunferencia | A. No | 77 | 85 | 97 | 117 | |||||
B. El trabajo | 68 | 74 | 85 | 108 | ||||||
C. Lash9 | 77 | 85 | 97 | 117 | ||||||
D | 3 | 4 | 4 | 4 | ||||||
- ¿ Por qué? | 20 | 20 | 25 | 40 | ||||||
F: el precio | 4.5 | 5.5 | 5.5 | 5.5 | ||||||
G. | 10 | 11 | 11 | 11 | ||||||
H. | - | - | - | |||||||
Dirección del eje | - ¿ Qué? | 30 | 32 | 35 | 41 | |||||
M. | 26 | 28 | 30 | 35 | ||||||
No | 15 | 16 | 17 | 19.5 | ||||||
P | 19.5 | 21 | 22 | 25.5 | ||||||
- ¿ Qué? | 8 | 8 | 8 | 10 | ||||||
R | 7 | 7.5 | 8.5 | 8.5 | ||||||
El S(a través de parar) | 0.1 ~ 0.25 | 0.1 ~ 0.25 | 0.1 ~ 0.25 | 0.1 ~ 0.25 | ||||||
Masa (kg) | 0.55 | 0.8 | 1.1 | 1.8 |
SNB-N freno de funcionamiento no excitado [para frenado]
Tipo uno.2, tipo 2.5, Tipo 5, Tipo 10
Torque: de 12 a 100 N·m.
Modelo | En el caso de las entidades de crédito: | 1.2G | 1.2K | 2.5G | 2.5K | 5G | 5K | 10G | 10K | |
Especificación de voltaje CC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
Torque de fricción estático | 〔N・m〕 | 12 | 25 | 50 | 100 | |||||
Inercia | J × 10-4〔kg·m]2〕 | 3.0 | 6.0 | 14.5 | 25 | |||||
Diámetro del taladro | dH2O y H2O | 19 | 24 | 28 | 32 | |||||
Enlaces de llave | bE9¿Qué es esto?+0 en el segundo.15 | 5×21 | 7×27 | 7×31 | 10 por 35.5 | |||||
Dirección de la circunferencia | A. No | 125 | 145 | 165 | 187 | |||||
B. El trabajo | 112 | 130 | 150 | 170 | ||||||
C. Lash9 | 125 | 145 | 165 | 187 | ||||||
D | 4 | 5 | 5 | 6 | ||||||
- ¿ Por qué? | 49 | 49 | 62 | 62 | ||||||
F: el precio | 6.6 | 6.6 | 9 | 9 | ||||||
G. | 14 | 14 | 18 | 18 | ||||||
H. | M5 | M5 | M6 | M6 | ||||||
Dirección del eje | - ¿ Qué? | 54 | 59 | 71 | 83 | |||||
M. | 46 | 51 | 61 | 72 | ||||||
No | 26 | 27 | 32 | 37 | ||||||
P | 16 | 18 | 22 | 21 | ||||||
- ¿ Qué? | 25 | 25 | 30 | 40 | ||||||
R | 11 | 14 | 17 | 21 | ||||||
El S(a través de parar) | 0.15 ~ 0.3 | 0.15 ~ 0.3 | 0.15 ~ 0.3 | 0.2 ~ 0.35 | ||||||
Masa (kg) | 3.5 | 5.1 | 7.9 | 12.5 |
Cuadro de rendimiento (características de funcionamiento)
Tipo SNB-N [para el frenado], tipo 0.1, tipo 0.2, tipo 0.4, tipo 0.8, tipo 1.2, tipo 2.5Tipo 5, tipo 10.
Modelo En el caso de los bancos centrales nacionales |
Especificación del par (N · m) | Envueltura (20 °C) | Tiempo de atracción del imán (ms) | Tiempo de liberación de la armadura (ms) | Número permitido de rotaciones ((R/ | ||||
Válvulas de corriente continua (V) | Corriente de corriente continua (A) | Resistencia (Ω) | Capacidad de potencia (W) | ||||||
0.1 | G. | 1 | 24 | 0.41 | 59 | 10 | 25 | 15 | 5000 |
- ¿ Qué? | 90 | 0.11 | 815 | ||||||
0.2 | G. | 2 | 24 | 0.54 | 45 | 13 | 30 | 15 | 4000 |
- ¿ Qué? | 90 | 0.14 | 630 | ||||||
0.4 | G. | 4 | 24 | 0.63 | 38 | 15 | 40 | 20 | 4000 |
- ¿ Qué? | 90 | 0.17 | 540 | ||||||
0.8 | G. | 8 | 24 | 0.76 | 32 | 18 | 55 | 35 | 3500 |
- ¿ Qué? | 90 | 0.20 | 445 | ||||||
1.2 | G. | 12 | 24 | 0.96 | 25 | 23 | 70 | 40 | 3500 |
- ¿ Qué? | 90 | 0.25 | 358 | ||||||
2.5 | G. | 25 | 24 | 1.13 | 21 | 27 | 90 | 60 | 3000 |
- ¿ Qué? | 90 | 0.30 | 300 | ||||||
5 | G. | 50 | 24 | 1.37 | 17.5 | 33 | 135 | 80 | 3000 |
- ¿ Qué? | 90 | 0.37 | 245 | ||||||
10 | G. | 100 | 24 | 1.88 | 12.8 | 45 | 200 | 110 | 2500 |
- ¿ Qué? | 90 | 0.50 | 180 |
Tabla de rendimiento (carga de trabajo)
Tipo SNB-N [para el frenado], tipo 0.1, tipo 0.2, tipo 0.4, tipo 0.8, tipo 1.2, tipo 2.5, Tipo 5, Tipo 10
Modelo En el caso de los bancos centrales nacionales |
Disponibilidad máxima de la distancia ajustable [mm] | Carga de trabajo total máxima ajustable [J] | Carga de trabajo total máxima [J] | Velocidad máxima de funcionamiento [W] |
0.1 | 0.55 | - | 1.6×107 | 33 |
0.2 | 0.55 | - | 1.9×107 | 41 |
0.4 | 0.60 | - | 3.0 × 107 | 57 |
0.8 | 0.60 | - | 5.6×107 | 98 |
1.2 | 0.65 | 5.5 × 107 | 2.0 × 108 | 98 |
2.5 | 0.65 | 7.7×107 | 3.4×108 | 114 |
5 | 0.70 | 9.1×107 | 4.8×108 | 115 |
10 | 0.80 | 1.6×108 | 7.9×108 | 212 |
El freno de la serie SNB-N goza de una amplia gama de aplicaciones y no está limitado debido a su doble función de frenado y retención.Se puede emplear en varios sistemas mecánicos que requieren frenado y retención rápidos, como líneas de producción automatizadas, articulaciones robóticas y dispositivos de transmisión, entre otros.Su excelente rendimiento de frenado y su diseño compacto lo convierten en una opción ideal para numerosas aplicaciones industriales.
Función de frenado:Cuando la bobina no está accionada, la armadura se presiona contra el disco de fricción por la fuerza del resorte para lograr el efecto de frenado.
Función de mantenimiento:En el estado de frenado, puede mantener estable el estado estático del sistema mecánico para evitar movimientos accidentales.
Respuesta rápida:Utilizando principios electromagnéticos, la bobina atrae rápidamente la armadura después de ser energizada, libera el freno y logra una respuesta rápida.
Liberación manual:Para algunos modelos (1.2-10), se proporciona una función de liberación manual, que puede liberar el freno especificando el perno, facilitando la instalación y el mantenimiento del equipo.
Ajuste de la brecha:Algunos modelos admiten el ajuste de la brecha, que puede ajustar la brecha entre la armadura y el yugo magnético de acuerdo con el uso real para garantizar el efecto de frenado.
Durable y de larga duración:El uso de materiales de fricción resistentes al desgaste para garantizar un rendimiento de frenado estable del freno durante el uso prolongado.
Serie SNB-N: Freno electromagnético no excitado para detenerse instantáneamente está empaquetado y enviado en una caja de cartón que está diseñada para mantener el producto seguro y protegido durante el transporte.La caja tiene un inserto de tamaño personalizado para que el producto encaje con seguridadEn el interior de la caja, el producto está envuelto en envoltura de burbujas y relleno de espuma para proporcionar amortiguación y protección adicionales.El paquete incluye un recibo de embalaje y cualquier material promocional.El paquete se envía a través de un transportista confiable como UPS o FedEx. La información de seguimiento se proporciona al cliente para seguir el progreso del paquete.El tiempo de entrega variará según el método de envío y el destino elegidos..
