V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage

Serial V de embrague/freno electromagnético monocarril seco con voltaje de entrada CA de 100/200V

Productos - El embrague

Resaltar

En el caso de los equipos de ensayo de la serie V
,
el equipo de ensayo de la serie V debe tener una capacidad de ensayo de la serie V.
Modelo del poder

Se aplicarán las siguientes medidas:
Método de rectificación

Onda completa de una sola fase
Frecuencia

50/60 Hz
Voltado de entrada de CA

Las demás:
Salida en CC

24 V
Disposición de calor

Es fuerte.
Durabilidad

Es bueno.
Sensibilidad

En alto.
Lugar de origen

Japón
Número de modelo

Serie de V
Cantidad de orden mínima

Negociar
Precio

Negotiate
Detalles de empaquetado

embalaje personalizado

Serial V de embrague/freno electromagnético monocarril seco con voltaje de entrada CA de 100/200V

Name: Serial V de embrague/freno electromagnético monocarril seco con voltaje de entrada CA de 100/200V
Brand: YK MICRO CO., LTD.
SKU: Serie de V
Availability: InStock

button button

Obtener precio Contactar ahora

Las imágenes, modelos, parámetros y otra información relevante que se muestran en el producto son únicamente de referencia.componentes de precisión, automatización de oficinas y automatización de fábricas, o si necesita productos personalizados en este campo.Le responderemos tan pronto como sea posible.Siempre nos adherimos al propósito de esforzarnos por lo mejor para brindarle el servicio de más alta calidad. Esperamos establecer una relación de cooperación amigable y estable con usted.

Descripción del producto:

Los productos de la serie Electromagnetic Clutch&Brake V son un embrague/freno electromagnético de tabla única en seco que combina peso ligero, par alto, fácil instalación, alta sensibilidad,funcionamiento libre de ruidoEste producto se utiliza ampliamente en el campo de la automatización industrial, proporcionando un control preciso del par y soluciones de frenado para diversos equipos mecánicos,mientras se satisfacen las necesidades de una operación estable a largo plazo.

Parámetro técnico:

Embrague electromagnético de una sola placa VCE seco

Tipo 0.6, tipo 1.2, tipo 2.5, Tipo 5, Tipo 10, Tipo 20

Torsión: 6 - 200 N·m.

Modelo		VCE	0.6	1.2	2.5	5	10	20
Torque de fricción estático		[N · m]	6	12	25	50	100	200
Inercia	J × 10^{-4 años}[kg·m²]	extremo del rotor	0.9	2.6	8.1	24.1	58.0	182
Inercia	J × 10^{-4 años}[kg·m²]	Finalidad del blindaje	0.5	1.5	4.8	14.3	45.0	136
Diámetro del taladro		d_{H2O y H2O}	12	15	20	25	30	40
Lado de la llave		b_JS9¿Qué es esto?^{+0 en el segundo.15}	4 por 13.8	5 por 17.3	6 por 22.8	8 por 28.3	8 por 33.3	12 por 43.3
Dirección de la circunferencia		A. No	70	90	113	142	178	225
		C. Las	35	45	53	66	83	107
		- ¿ Por qué?	41	56	65	78	100	125
		F: el precio	5	6	6	6	10	10
		G.	14	16	16	16	24	24
		H.	4.5	5.5	6.5	6.5	8.5	8.5
		J.	46	60	76	95	120	158
		- ¿ Qué?	M3	M4	M5	M6	M8	M10
Dirección del eje		- ¿ Qué?	30	35.1	40.5	45.5	50.6	60.5
		M.	24	26.5	30	33.5	37.5	44
		No	5.5	6.6	8.5	10	13.1	44
		P	0.5	2	2	2	0	0
		R	5.8	7	8.2	10.4	14	17.5
		T.	1.6	2	2	2	2.9	2.9
Masa en kg			0.53	0.99	1.9	3.2	5.8	10.8

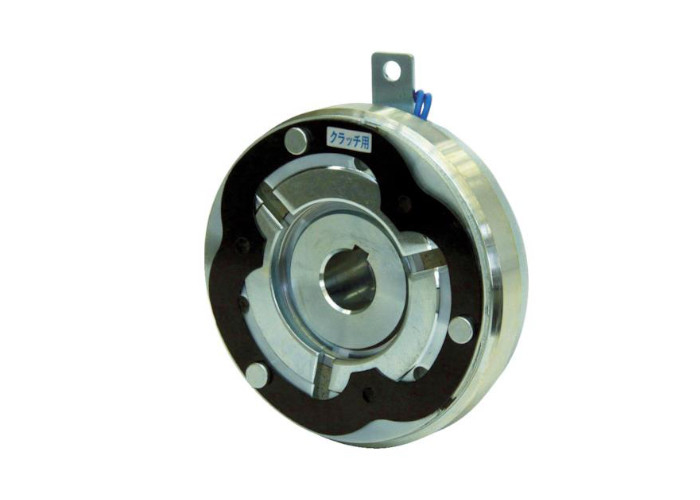

Serial V de embrague/freno electromagnético monocarril seco con voltaje de entrada CA de 100/200V 0

VBE freno electromagnético seco de una sola placa

Tipo 0.6, tipo 1.2, tipo 2.5, Tipo 5, Tipo 10, Tipo 20

Torsión: 6 - 200 N·m

Modelo	VBE	0.6	1.2	2.5	5	10	20
Torque de fricción estático	[N · m]	6	12	25	50	100	200
La inercia.	J × 10^{-4 años}[kg·m²]	0.5	1.5	4.8	14.3	45.0	136
Dirección de la circunferencia	A. No	67	86	108	136	170	215
	C. Las	35	45	53	66	83	107
	D	35	45	52	65	80	107
	- ¿ Por qué?	62	82	100	125	156	200
	F: el precio	85	110	135	165	210	265
	G.	75	98	122	150	190	240
	H.	4.5	5.5	6.5	6.5	8.5	11
	J.	46	60	76	95	120	158
	- ¿ Qué?	M3	M4	M5	M6	M8	M10
Dirección del eje	- ¿ Qué?	24.5	27.5	31.5	35	40	47.5
	R	5.8	7	8.2	10.4	14	17.5
	T.	1.8	2.1	2.4	2.4	2.7	3
Masa en kg		0.32	0.59	1.1	2.0	3.7	7.0

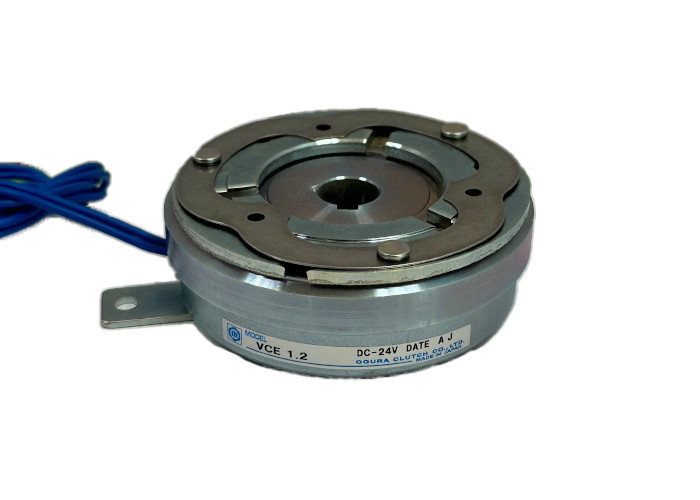

Serial V de embrague/freno electromagnético monocarril seco con voltaje de entrada CA de 100/200V 1

Cuadro de rendimiento "Características de funcionamiento".

Tipo V, tipo 0.6, tipo 1.2, tipo 2.5, Tipo 5, Tipo 10, Tipo 20.

Modelo	Torque de fricción estático [N · m]	Envueltura (20 °C)				Tiempo de atracción del imán (S)	Tiempo de aumento del par (S)	Tiempo de liberación de la armadura (S)	Número permitido de rotaciones (r/min)
		Válvulas de carga de la unidad de carga	Corriente (A)	Resistencia (Ω)	Capacidad de potencia (W)
VCE0.6	6	24	0.50	48	12	0.020	0.050	0.020	7000
VBE0 es el valor de la carga.6						0.010	0.040
VCE1.2	12		0.65	37	15	0.020	0.050	0.030	6000
VBE1 es el número uno.2			0.62	39		0.015	0.045
VCE2.5	25		0.92	26	22	0.030	0.070	0.050	5500
VBE2. ¿Qué quieres decir?5						0.020	0.060
VCE5	50		1.41	17	33	0.045	0.085	0.070	4500
VBE5						0.025	0.065
VCE10	100		1.60	15	38	0.090	0.130	0.085	3600
VBE10						0.040	0.078	0.035
VCE20	200		2.20	11	53	0.110	0.155	0.095	3000
VBE20						0.055	0.095	0.062

Tabla de rendimiento "Carga de trabajo".

Tipo V, tipo 0.6, tipo 1.2, tipo 2.5, Tipo 5, Tipo 10, Tipo 20.

Modelo VCE, VBE	Disponibilidad máxima de la distancia ajustable [mm]	Carga de trabajo total máxima ajustable [J]	Carga de trabajo total máxima [J]
0.6	0.5	2.9×10⁷	13×10⁷
1.2	0.6	6.6×10⁷	25×10⁷
2.5	0.7	13×10⁷	49×10⁷
5	0.8	26×10⁷	88×10⁷
10	1.2	62×10⁷	170×10⁷
20	1.5	120×10⁷	320×10⁷

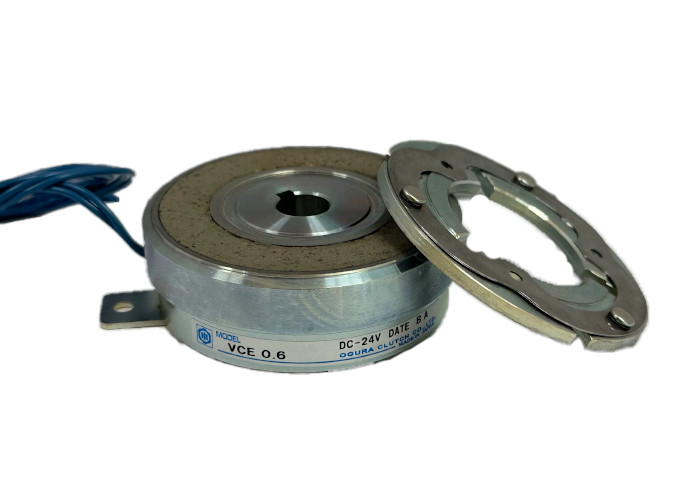

Serial V de embrague/freno electromagnético monocarril seco con voltaje de entrada CA de 100/200V 2

Escenarios aplicables:

Áreas de aplicación:Apto para los campos de automatización industrial que requieren un control preciso de la transmisión y frenado del par, como el procesamiento mecánico, las líneas de producción automatizadas, las máquinas de envasado, etc.

Entorno de instalación:Dirección de instalación libre, fácil de instalar, adecuado para diversos entornos de instalación complejos.

Función del producto:

Control del par:Proporciona un rango de par de 6 a 200 N · m para satisfacer diferentes requisitos de carga.

Respuesta rápida:capaz de generar y liberar rápidamente par, logrando un control de movimiento de alta precisión.

Operación silenciosa:Debido al uso de un diseño de reacción negativa cero, no se genera ruido durante la rotación, mejorando la calidad del entorno de trabajo.

Diversión de calor y durabilidad:Tiene una fuerte capacidad de disipación de calor para garantizar un funcionamiento estable a largo plazo, al tiempo que tiene una buena durabilidad.

Partes de accesorios:Equipados con tornillos, colgantes de resorte, espaciadores, colgantes, elementos de protección y otros accesorios para facilitar su instalación y mantenimiento.

Apoyo y servicios

El servicio de atención al cliente 24/7 para responder cualquier pregunta.
Asesoramiento por expertos en selección de productos y solución de problemas.
Información detallada sobre el producto y materiales de formación.
Con garantía completa y servicios de reparación.
Actualizaciones y mejoras de productos.

Embalaje y envío

El embrague/freno electromagnético seco de una sola placa de la serie V se empaqueta y envía en una caja de cartón diseñada para mantener el producto seguro y protegido durante el transporte.La caja tiene un inserto de tamaño personalizado para que el producto encaje con seguridadEn el interior de la caja, el producto está envuelto en envoltura de burbujas y relleno de espuma para proporcionar amortiguación y protección adicionales.El paquete incluye un recibo de embalaje y cualquier material promocional.El paquete se envía a través de un transportista confiable como UPS o FedEx. La información de seguimiento se proporciona al cliente para seguir el progreso del paquete.El tiempo de entrega variará según el método de envío y el destino elegidos..

El paquete se envía a través de un transportista confiable como UPS o FedEx.El tiempo de entrega variará según el método de envío y el destino elegidos..

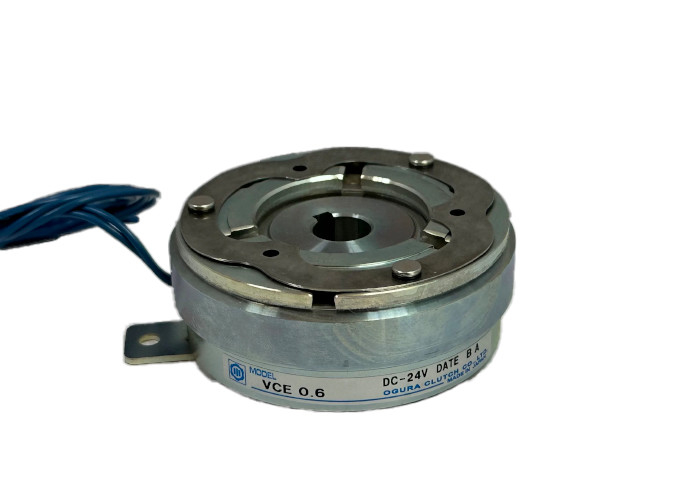

Serial V de embrague/freno electromagnético monocarril seco con voltaje de entrada CA de 100/200V 3
