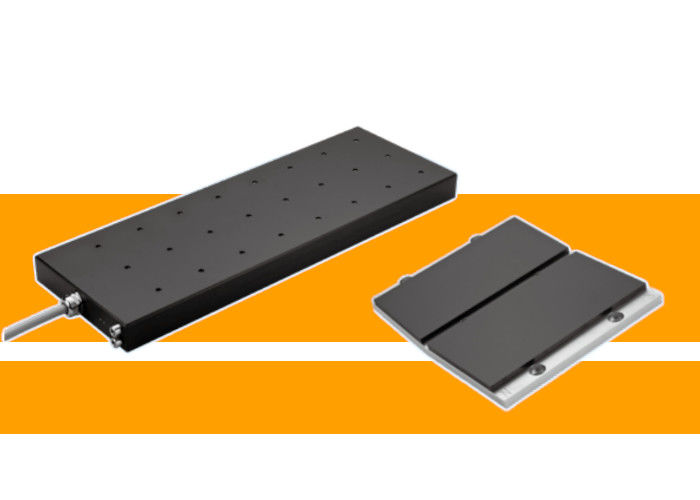

El motor de la serie LMFA de núcleo de hierro tiene un empuje instantáneo de 20,000N y es adecuado para la industria de la automatización
-
Resaltar
Motor lineal de la serie LMFA de 20 000N
-
Temperatura máxima de la bobina120 °C
-
Distancia extrema30 mm
-
Constante de tiempo térmico150s
-
Temperatura de refrigeración del agua20℃
-
Lugar de origenJapón
-
Número de modeloSerie LMFA
-
Cantidad de orden mínimaNegociar
-
PrecioNegotiate
-
Detalles de empaquetadoembalaje personalizado
El motor de la serie LMFA de núcleo de hierro tiene un empuje instantáneo de 20,000N y es adecuado para la industria de la automatización
Las imágenes, modelos, parámetros y otra información relevante que se muestran en el producto son únicamente de referencia.componentes de precisión, automatización de oficinas y automatización de fábricas, o si necesita productos personalizados en este campo.Le responderemos tan pronto como sea posible.Siempre nos adherimos al propósito de esforzarnos por lo mejor para brindarle el servicio de más alta calidad. Esperamos establecer una relación de cooperación amigable y estable con usted.
Descripción del producto:
El motor lineal sincrónico de imán permanente LMFA es un producto de motor con un rendimiento excelente, tiene un sistema de refrigeración por agua incorporado, una densidad de empuje ultra alta,y ha obtenido las certificaciones UL y CE.
Parámetro técnico:
| Parámetro | El LMFA01 | Se aplicará el procedimiento siguiente: | El LMFA02 | Se aplicará el procedimiento siguiente: | El LMFA03 | El LMFA03L |
| Empuje continuo (N) | 74 | 74 | 149 | 149 | 223 | 223 |
| Corriente continua (A) | 1.4 | 1.8 | 2.7 | 3.6 | 4.1 | 5.5 |
| Empuje continuo (WC) (N) | 149 | 149 | 297 | 297 | 446 | 446 |
| Corriente continua (WC) (A) | 2.7 | 3.6 | 5.4 | 7.3 | 8.1 | 10.9 |
| Empuje instantáneo (1s) (N) | 282 | 282 | 564 | 564 | 845 | 845 |
| Corriente instantánea (1s) (A) | 8.4 | 11.3 | 16.7 | 22.6 | 25.1 | 33.9 |
| Constante de empuje (N/A) | 55.1 | 40.8 | 55.1 | 40.8 | 100.8 | 74.6 |
| Fuerza de succión entre el rotor y el estator (N) | 457 | 457 | 914 | 914 | 1372 | 1372 |
| Temperatura máxima de la bobina (°C) | 120 | |||||
| Constante de tiempo eléctrico (ms) | 7.2 | 7.7 | 7.2 | 7.7 | 7.2 | 7.7 |
| Resistencia (entre cables, 25 °C) (Ω) | 11.7 | 6.0 | 5.9 | 3.0 | 3.9 | 2.0 |
| Resistencia (entre cables, 120 °C) (Ω) | 15.4 | 7.9 | 7.7 | 4.0 | 5.1 | 2.6 |
| Inductancia (entre líneas) (mH) | 84.2 | 46.2 | 42.1 | 23.1 | 28.1 | 15.4 |
| Distancia extrema (mm) | 30 | |||||
| Radius de flexión del alambre de motor (mm) | 94 | |||||
| Constante de fuerza electromotriz trasera (línea a línea) (v/(m/s)) | 31.8 | 23.5 | 31.8 | 23.5 | 31.8 | 23.5 |
| Constante del motor (25C) (N/√ W) | 13.1 | 13.6 | 18.6 | 19.2 | 22.8 | 23.5 |
| Resistencia térmica (°C/W) | 2.25 | 2.40 | 1.13 | 1.20 | 0.75 | 0.80 |
| Resistencia térmica (WC) (°C/W) | 0.56 | 0.60 | 0.28 | 0.30 | 0.19 | 0.20 |
| Constante (s) de tiempo térmico | 150 | |||||
| Flujo mínimo (L/min) | 3.3 | |||||
| Temperatura de refrigeración del agua (°C) | 20 | |||||
| Caída de presión (bares) | 0.54 | 0.54 | 0.82 | 0.82 | 1.1 | 1.1 |
| Interruptor de detección térmica | 1×Pt1000+1×(3OTC SNM120 en serie) | |||||
| Velocidad máxima de empuje instantáneo (m/s) | 5.39 | 7.40 | 5.39 | 7.40 | 5.39 | 7.40 |
Diagrama de las dimensiones del producto
Escenarios aplicables:
Se utiliza ampliamente en campos como la industria de máquinas herramienta, máquinas de procesamiento láser, máquinas de corte de vidrio y plataformas activas de supresión de vibraciones.
Función del producto:
Diseño de refrigeración por agua:A través de diseños especiales de disipación electromagnética y de calor, reduce efectivamente la temperatura de funcionamiento del motor y mejora la estabilidad y fiabilidad del motor.
Densidad de empuje ultra alta:El rango de empuje continuo del enfriamiento por agua es de 149N a 7917N, y el rango de empuje instantáneo es de 282N a 20,827N,proporcionando un soporte de potencia potente para varios escenarios de aplicación.
Configuración flexible:El motor trifásico está compuesto por un lado primario (mover) compuesto por un núcleo de hierro y un lado secundario (estator) compuesto por imanes permanentes.Se pueden utilizar varias máquinas según la situación., y el número de estatores se puede extender infinitamente, y la carrera móvil no está limitada.
Alturas de instalación múltiples:Las alturas de instalación son de 48,5 mm, 50,5 mm, 64,1 mm y 66,1 mm, adaptándose a diferentes entornos de instalación.
