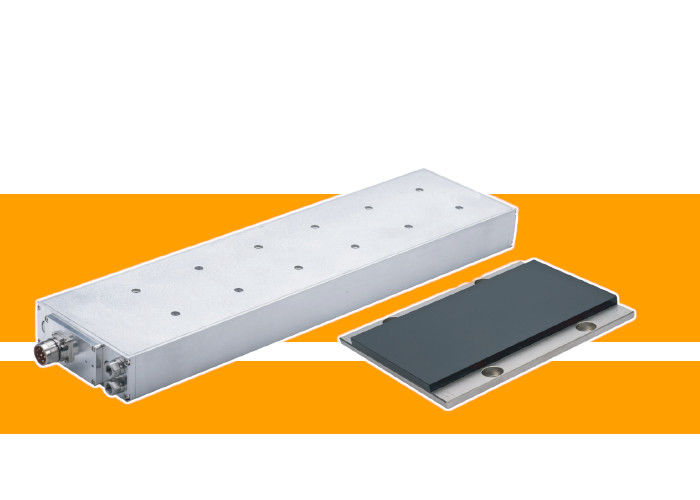

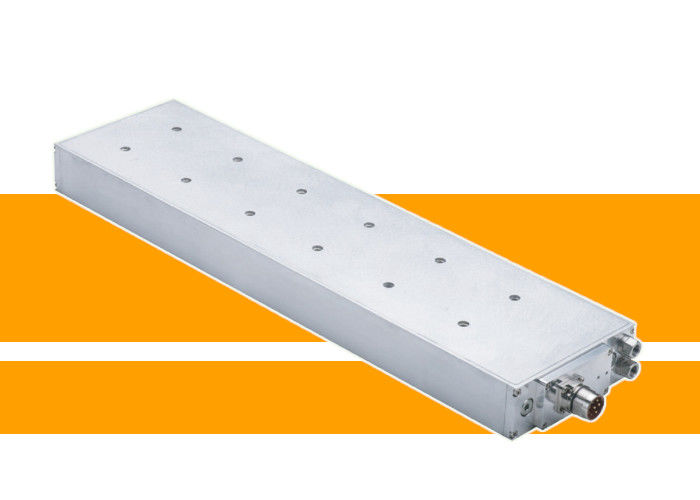

Motor lineal de la serie LMFP, refrigerado por agua.
-
Resaltar
Motor lineal de la serie LMFP
,Motor lineal de la serie LMFP
-
Altura de la instalación66.1 mm
-
Temperatura máxima de la bobina120 °C
-
Temperatura de refrigeración del agua20℃
-
Constante de tiempo térmico150s
-
Nivel de protecciónProtección IP65
-
Lugar de origenJapón
-
Número de modeloSerie LMFP
-
Cantidad de orden mínimaNegociar
-
PrecioNegotiate
-
Detalles de empaquetadoembalaje personalizado
Motor lineal de la serie LMFP, refrigerado por agua.
Las imágenes, modelos, parámetros y otra información relevante que se muestran en el producto son únicamente de referencia.componentes de precisión, automatización de oficinas y automatización de fábricas, o si necesita productos personalizados en este campo.Le responderemos tan pronto como sea posible.Siempre nos adherimos al propósito de esforzarnos por lo mejor para brindarle el servicio de más alta calidad. Esperamos establecer una relación de cooperación amigable y estable con usted.
Descripción del producto:
La nueva generación de motor LMFP sincrónico de imán permanente en la plataforma de posicionamiento de alta precisión es excepcional.Basado en la herencia de las ventajas de la generación anterior y en la innovación, se ha convertido en un producto destacado en el mercado europeo de máquinas herramienta, proporcionando una gran potencia y la mejor solución para la máquina herramienta y campos afines.
Número de LMFP Descripción:
Parámetro técnico:
| Parámetro | Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad de inspección. | Se aplicará el método de ensayo. | Se aplicará el procedimiento siguiente: | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. |
| Empuje continuo (N) | 874 | 874 | 413 | 413 |
| Corriente continua (A) | 5.7 | 8.6 | 4.1 | 8.2 |
| Empuje continuo (WC) (N) | 1747 | 1747 | 827 | 827 |
| Corriente continua (WC) (A) | 11.4 | 17.2 | 8.2 | 16.5 |
| Empuje instantáneo (1s) (N) | 3477 | 2477 | 1797 | 1797 |
| Corriente instantánea (1s) (A) | 35.3 | 53.2 | 25.6 | 51.2 |
| Constante de empuje (N/A) | 153.6 | 101.8 | 100.3 | 50.2 |
| Fuerza de succión entre el rotor y el estator (N) | 4583 | 4583 | 3121 | 3121 |
| Temperatura máxima de la bobina (°C) | 120 | |||
| Constante de tiempo eléctrico (ms) | 8.1 | 7.9 | 12 | 12 |
| Resistencia (entre cables, 25 °C) (Ω) | 7.1 | 3.2 | 3.6 | 0.9 |
| Resistencia [entre líneas, 120C) (Ω) | 9.7 | 4.4 | 4.9 | 1.2 |
| Inductancia (entre líneas) (mH) | 57.6 | 25.3 | 43.2 | 10.8 |
| Distancia extrema (mm) | 30 | 30 | 46 | 46 |
| Constante de fuerza electromotriz trasera (línea a línea) (Vrms) | 88.7 | 58.8 | 57.9 | 29 |
| Constante del motor (25 °C) (N/√ W) | 47 | 46.6 | 43.3 | 43.3 |
| Resistencia térmica (°C/W) | 0.2 | 0.19 | 0,77 | 0.78 |
| Resistencia térmica (WC) (°C/W) | 0.05 | 0.05 | 0.19 | 0.19 |
| Constante (s) de tiempo térmico | 150 | |||
| Flujo mínimo (L/min) | 4 | |||
| Temperatura de refrigeración del agua (°C) | 20 | |||
| Caída de presión (bares) | 3.18 | 3.18 | 0.57 | 0.57 |
| Interruptor de detección térmica | 1 x PT1000 + 1X(3 PTC SNM 120 en serie) | |||
| Velocidad máxima de empuje instantáneo (m/s) | 0.7 | 1.3 | 2.4 | 5.1 |
| Potencia máxima de entrada (W) | 20565 | 23200 | 9130 | 13883 |
| Pérdida de calor máxima (W) | 1891 | 1953 | 494 | 490 |
Escenarios aplicables:
Se aplica principalmente en la industria de máquinas herramienta y campos relacionados, impulsando el desarrollo de la industria.
Función del producto:
Las medidas térmicas pendientes:La herencia y la optimización del sistema de refrigeración por agua incorporado y el diseño especial de disipación electromagnética y de calor mejoran el rendimiento de la densidad de empuje.que muestren un rendimiento excepcional en la gestión térmica.
Empuje muy fuerte:Es el único motor lineal del mercado europeo de máquinas herramienta con un empuje instantáneo de hasta 20.000 N, lo que aporta un fuerte apoyo de potencia a la industria de máquinas herramienta.
Tecnología integrada de la carcasa del embalaje:En ambientes altamente contaminados, como los llenos de líquido de corte y polvo alto y otras condiciones adversas,proporciona una mejor protección que el nivel de impermeabilidad IP65 para garantizar el funcionamiento estable del motor.
Ventajas en combinación:Cuando se utilice en combinación con el producto refrigerado por agua de precisión LMFC y adopte un diseño de doble capa de doble circuito refrigerado por agua,la eficiencia del motor y la temperatura de la superficie pueden alcanzar el mejor estado de rendimiento, proporcionando una sólida garantía de un procesamiento de alta precisión y un funcionamiento estable.
